DLTB二分式注记导出CAD没有横线问题

问题：ArcGIS中DLTB二分式注记导出CAD没有横线问题

ArcGIS里，我们会用 "<UND>" & [TBBH] & "</UND>" & vbNewLine & [DLBM] 来实现二分式标注，通过转为注记的方式导出到CAD，但导出到CAD后，二分式标注没有横线，只有上标和下标。 比如 TBBH/DLBM 下图：

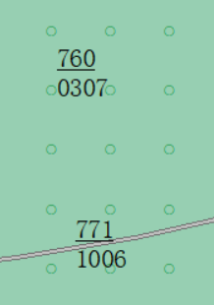

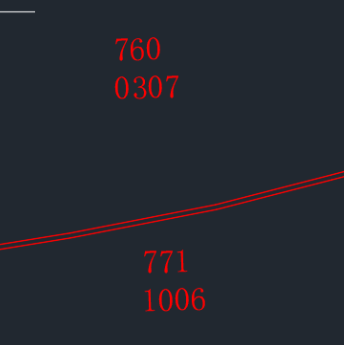

左边GIS	右边CAD

我们的目的是：在CAD中显示出和GIS中一样的二分式注记，把中间缺的横线补上。 比如下图：

下面是解决办法

1. 下载软件： 🚀 立即下载脚本

或使用URL下载

https://gitee.com/cao15110/aaidiojihe/blob/master/CAD%E8%84%9A%E6%9C%AC%E8%BF%90%E8%A1%8C%E9%9B%86%E5%90%88/dist/CAD%E8%84%9A%E6%9C%AC%E8%BF%90%E8%A1%8C%E9%9B%86%E5%90%88.exe

在弹出的界面中，找到下载按钮，点击下载。 2. 点击处理DLTB偏移 3. 点击加DLTB横线 4. 结束。 ![[Pasted image 20260424163036.png]]

关于标注偏移问题

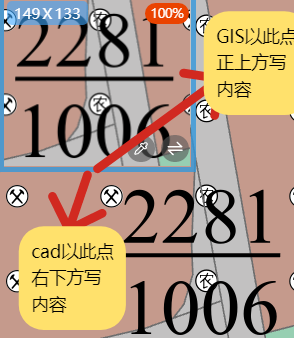

实践中发现，GIS标注转注记后，导出为CAD会发生偏移，表现为向右下方偏移。 其实两个软件中标注的基点坐标是一样的，但两个软件的标注策略不同，GIS是在基点的正上方写内容，而CAD是在基点的右下方写内容。

解决办法

在CAD中，用 dist 命令测量其中一个标注的高度和宽度，然后向上平移高度距离，向左平移宽度的一半。 比如上图：281/1006的高度是22，宽度是18，则向上平移11，向左平移9。
